Vidlice Manitou provázejí horskou cyklistiku již od
dřevních dob předního odpružení. Nabídka této značky pokrývá snad
všechna jeho spektra, od jednoduchých krosových po bytelné sjezdové kousky.
Typickým poznávacím znakem prakticky všech novějších modelů je
konstrukce monobloku spodních kluzáků s dozadu otočeným spojovacím
můstkem. Ta se poprvé objevila na přelomu tisíciletí u modelu Black a
o něco později byla aplikována i na zbytek produkce. Mezi
nejzajímavější technologie užívané u vidlic Manitou rozhodně patří
inteligentní tlumící systém SPV. Ten se již dočkal několika verzí
určených pro různé druhy použití.Co se týká vnitřní konstrukce, je si většina vidlic této značky velice
podobná. Dříve Manitou používalo na mazání kluzáků vazelínu, kterou
bylo možné doplnit prostřednictvím maznic umístěných na zadní straně
vnějších nohou. Tento systém byl u vyšších modelů nahrazen
polootevřenou olejovou lázní s těsněním označeným Evil Genius.
Levnější vidlice jsou stále mazány vazelínou, avšak maznice byste u nich
již hledali marně. Pro domazání tak je třeba vidlici vždy rozebrat.

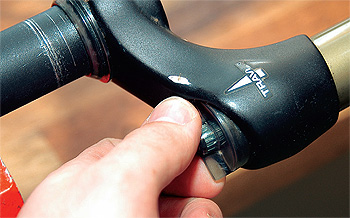

1. Než začneme rozebírat nečistot zbavenou vidlici, je potřeba povolit předpětí pružiny, případně vyšroubovat zdvih na maximální hodnotu. Poté můžeme povolit šrouby na spodní straně, které spojují vnitřní nohy s vnějšími.

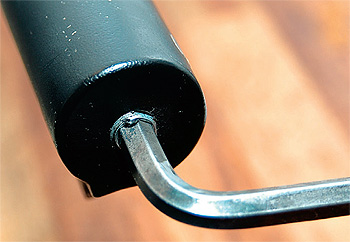

2. U nohy s pružinou stačí jen povolit šroub.

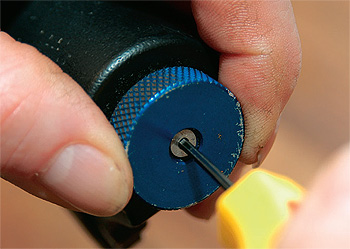

3. U druhé nohy musíme nejprve sejmout kolečko ovládající útlum, které je připevněno pomocí malého imbusu. Pod ním je šroub s otvorem pro větší imbusový klíč. POZOR! Tento šroub je potřeba zašroubovat dovnitř vidlice, nikoliv naopak.

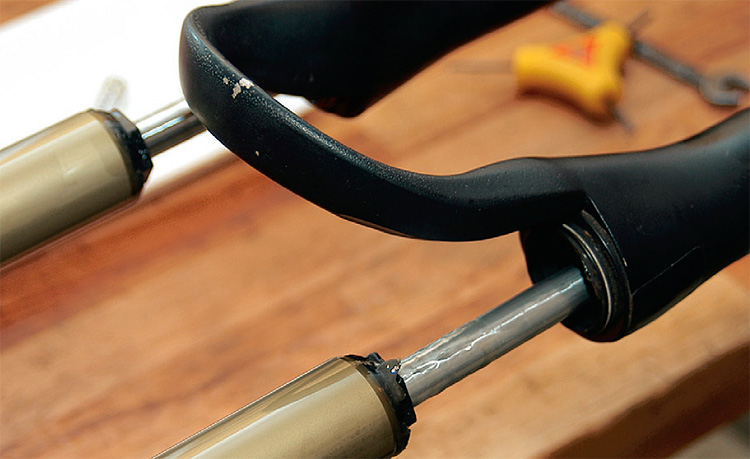

4. Poté můžeme stáhnout vnější nohy. Jelikož je v nich trochu oleje, je vhodné je sundávat opatrně ve vodorovné poloze, případně lze vidlici nepatrně naklonit patkami dolů. Přesto nepatrné množství oleje většinou stejně vyteče. Na to je dobré myslet a dát pod vidlici na stůl nebo na podlahu starý hadr.

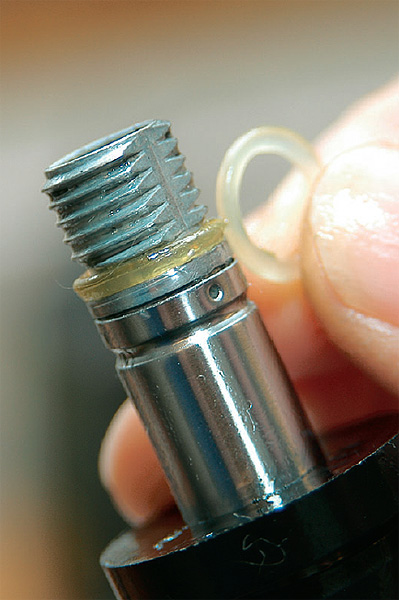

5. POZOR! Na spodní straně pístnice olejové patrony je na konci závitu poměrně drobný plastový O-kroužek. Ten je potřeba hlídat, aby se neztratil nebo nepoškodil. Občas totiž zůstane „viset“ v závitu ve vnější noze. Pokud se poničí, je nutné jej vyměnit, jinak nebude vidlice těsnit.
6. Nyní je na řadě péče věnovaná vnějším nohám. Nejdříve sundáme a očistíme pružinové O-kroužky, které jsou na stíracích kroužcích (guferech).

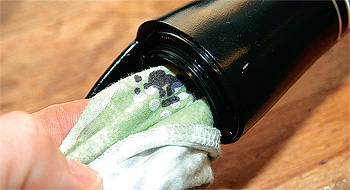

7. Poté důkladně vytřeme samotná gufera a vnitřek vidlice. K tomu nejlépe poslouží dlouhý šroubovák nebo tenká tyčka omotaná hadrem.

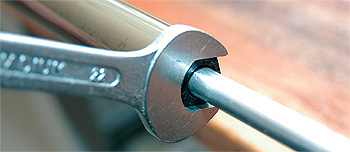

8. V případě vnitřních nohou je nejlepší rozebrat, vyčistit a opět složit nejdříve jednu nohu a pak teprve druhou. Levou, uvnitř níž je pružina, bychom v podstatě ani rozebírat nemuseli, jelikož se do jejího nitra většinou příliš nečistot nedostane. Pokud ale chceme být důkladní (nebo chceme třeba odstranit klepání pružiny), není třeba obav, tento zákrok není příliš složitý. Nejprve povolíme plastovou matici na spodní straně. POZOR! Tato matice má „palcový“ rozměr, proto svou velikostí neodpovídá evropským metrickým klíčům. Buď je potřeba si pořídit klíč správné velikosti, nebo zpilovat standardní.

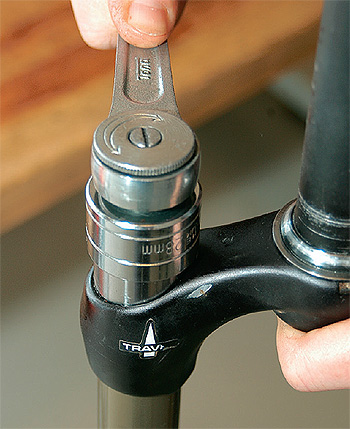

9. Dalším krokem je demontáž víčka ovládacího kolečka, následně pomocí nástrčkového klíče povolíme velkou matici (28 mm) na korunce.

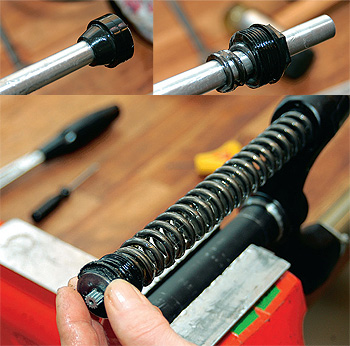

10. + 11. + 12. Dříve než vytáhneme pružinu, je potřeba sejmout gumový doraz z pístnice, a to včetně dvou plastových koleček, a spodní plastovou matici s negativní pružinou. Poté lze vytáhnout celou pružinu i s pístnicí. Může se stát, že se pístnice vyhákne z pružiny, pak jde samostatně vyndat spodem. Na pružině by měla být silnější vrstva vazelíny. Ta totiž vymezuje pružinu uvnitř vidlice tak, aby při jízdě neklepala o stěny. Otírat stávající vazelínu tak má význam, jen pokud je silně znečištěná. Očistu a namazání si ale rozhodně zaslouží závity uvnitř vidlice.
13. Pouze pro modely se stavitelným zdvihem: Hlavní pružina je u verze se stavitelným zdvihem na svých koncích záměrně tvarována tak, aby do ní zapadl díl ovládající zdvih. Při jeho změně se totiž otáčí celá pružina, protože šnekový mechanizmus měnící zdvih je na pístnici uložen na spodním konci vidlice.

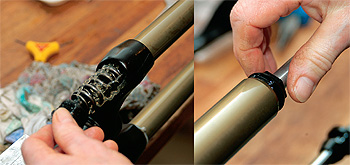

14. + 15. Při zpětné montáži pružiny do vidlice nejprve nasadíme na její jeden konec matici s ovládacím mechanizmem a na druhý pístnici. Celý komplet pak z horní strany vložíme do vidlice a částečně zašroubujeme horní matici. Poté nasadíme na pístnici spodní matici s negativní pružinou a opatrně ji zašroubujeme a dotáhneme. Jelikož je tato matice plastová, je na místě opatrnost, aby se nestrhl závit.
16. Poté již lze plně dotáhnout horní matici a znovu usadit ovládací kolečko a přitáhnout jej malým imbusovým šroubkem. Nakonec již jen nasadíme zpět pryžový doraz a dva plastové kroužky.
17. „Pružinovou“ nohu již máme opět složenu, můžeme přejít k „tlumičové“. Vidlici otočíme vzhůru nohama, palcovým stranovým klíčem povolíme spodní matici a opatrně vytáhneme celou pístnici. Poté vidlici otočíme a vylijeme z ní tlumičový olej do předem připravené nádoby.
18. + 19. Dalším krokem je demontáž horního kompresního pístu. Nejprve povolíme malý imbusový šroub a sejmeme ovládací kolečko. Poté lze pomocí nástrčkového klíče vyšroubovat píst. Je ale třeba počítat s tím, že i z této strany vyteče trocha oleje, a vyndávat tak tento píst nad vhodnou nádobou.
20. Je-li již celá tlumičová patrona rozebrána, vyčistíme vnitřek nohy vidlice a otřeme jemným hadrem i písty.
21. Je také vhodné zkontrolovat, zda některá část není viditelně poškozena, například zda nejsou zohýbány podložky na spodním pístu pro odskok.
22. Nyní je již vše čisté a můžeme začít skládat zpět tlumičovou patronu. Nejprve lehce potřeme tlumičovým olejem kluzné plochy pístů, pak vložíme ze spodu do vidlice pístnici a dotáhneme matici.
23. Finální plnění oleje provedeme, až bude vidlice kompletně složena. Nyní nalijeme pouze menší množství oleje a pomalými tahy pístnice docílíme, aby se olej dostal i pod píst.
24. Nyní je již téměř vše připraveno pro postupné opětovné složení celé vidlice. Drobné pružinové O-kroužky, které jsme na začátku sundali z gufer, natáhneme na vnitřní nohy. Než nasadíme vnější nohy, je vhodné nanést trochu vazelíny na a pod stírací kroužky. Vidlice pak bude lépe držet olej, nepoteče. Poté již můžeme nasunout vnější nohy.
25. POZOR! Je potřeba pamatovat, že do vnějších nohou přijde ještě olej, který bude vidlici zevnitř mazat. Aby ale protekl po celé délce nohy, musíme ho nalít ještě před tím, než zcela usadíme kluzáky na původní místo. Zasuneme proto vidlici pouze do polohy, kdy se dotknou vnitřní nohy spodních kluzných pouzder. Tento okamžik lze poměrně snadno rozpoznat.
26. Správné množství oleje, které je třeba nalít dovnitř vnějších nohou, je třeba zjistit z manuálu, případně se obrátit na dovozce či autorizovaný servis.
27. V další fázi usadíme kluzáky a zespodu je spojíme s vnitřními nohami. POZOR! Na straně tlumicí patrony se šroub utahuje zevnitř vidlice směrem ven. Na šroubu, který patří k pružinové noze, je drobný O-kroužek, stejný jako u tlumičové pístnice. Jeho stav ovlivňuje těsnost celku, proto bychom jej měli před montáží šroubu zkontrolovat, zda nenese stopy viditelného poškození. Zapomenout bychom neměli také na usazení pružinových kroužků, které jsme předem nasunuli na spodní nohy, na jejich původní místo do drážky v guferu.
28. Jeden z posledních úkonů je naplnění tlumící patrony odpovídajícím množstvím oleje (měří se zde hladina oleje). Lze použít klasický metr, nebo hloubkoměr posuvného měřítka. Správnou výšku hladiny pro konkrétní model lze opět najít buď v technických specifikacích k vidlici, nebo se zeptat u dovozce. Další možností je odměřit si při rozebírání vidlice původní množství oleje.
29. Než tlumící patronu z vrchu uzavřeme, je vhodné vidlici několikrát „propumpovat“, aby olej řádně protekl i pod spodní píst odskoku. Přitom je třeba zakrýt dlaní horní otvor na korunce, jinak by mohl olej stříkat ven.
30. Nakonec ještě znovu překontrolujeme hladinu oleje. Poté již vidlici jen uzavřeme a usadíme zpět ovládací kolečko.
Vzduchová verze
Zatím jsme se zabývali pouze pružinovou vidlicí. Údržba vzduchové patrony je velice jednoduchá, v podstatě ji ale ani není třeba rozebírat. Jediné, co by se mělo hlídat, je menší množství oleje v jejím nitru, který umožňuje hladký krok.
Nejdříve je nutné vypustit vzduch z obou vzduchových patron. Toho se nejsnáze dosáhne, je-li při vypouštění vzduchu zároveň stisknuta ovládací páčka (IT). Druhou možností je vypustit vzduch, stisknout ovládací páčku (vzduch se z negativní komory přepustí do pozitivní) a pak znovu vypustit vzduch. Tento proces je třeba opakovat, dokud ve vidlici již nebude žádný. Poté je vhodné stlačit vidlici na minimum, povolit horní matici a opatrně vysunout (pouze o dva až tři centimetry) horní víčko s celým systémem ovládajícím zdvih. Uvnitř vidlice, na pístu, by mělo být trochu oleje, který maže břity pístu. Pokud jsme již dolili olej, vše opět složíme. Zašroubujeme horní matici a systém znovu nafoukneme. Opět je třeba postupovat tak, aby se tlakový vzduch dostal do obou komor. Jako při vypouštění proto foukáme vidlici při stisknuté páčce, nebo postupujeme metodou „dofouknout – stisknout páčku – dofouknout“, dokud není ve vidlici požadovaný tlak.
31. Nejprve sejmeme víčko ventilku a vypustíme všechen vzduch.
32. Poté pomocí nástrčkového klíče demontujeme horní víčko s ventilkem a vidlici otočíme do svislé polohy. V jejím nitru je píst tvořící malou vaničku, která by měla být naplněna olejem.
33. Pokud na ventilu není žádný olej nebo je ho tam málo, doplníme jej tak, aby jeho hladina byla přibližně v rovině s okrajem pístu.
34. Nakonec namontujeme zpět horní víčko s ventilem (samozřejmě jsme před tím očistili závity) a vzduchovou patronu znovu nafoukneme na požadovaný tlak.
35. Nejprve opatrně sejmeme prachovky a pružinové O-kroužky z gufer.
36. Následně demontujeme šrouby na spodní straně vnějších nohou a kluzáky stáhneme. Nyní můžeme rovnou přistoupit k procesu čištění. Hadrem otřeme vnitřní nohy i pístnice, stejně tak vytřeme vnitřek nohou vnějších. Případná demontáž pružiny nebo olejové patrony je shodná jako u předchozího příkladu.
37. Je-li již vidlice čistá, aplikujeme novou vazelínu hlavně do vnějších nohou do okolí kluzných pouzder.
38. Nakonec nasuneme na vnitřní nohy kluzáky, namontujeme je zpět, dotáhneme šrouby na jejich spodní straně a usadíme na původní místo pružinové O-kroužky a prachovky.
Vidlice mazaná vazelínou
U vidlice, která je mazána vazelínou, je postup v zásadě shodný jako u vidlic s olejovou náplní. Je jen o několik kroků jednodušší.
